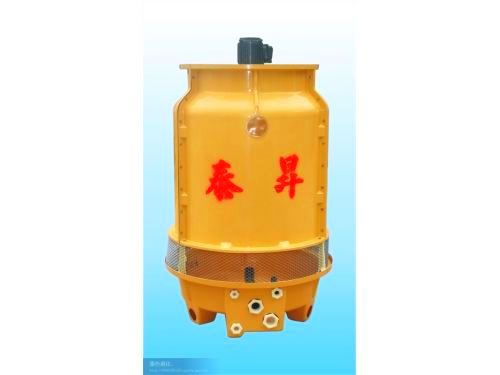

برج التبريد

المقدمة
برج التبريد هو جهاز يقوم بنقل الطاقة الحرارية من الماء الي الهواء (تبديد الحرارة) لتبريد الماء في نظام تدوير الماء في مكيفات الهواء او في العمليات الصناعية. العناصر المهمة عند اختيار برج التبريد هي درجة حرارة التبريد, قدرة او سعة التبريد , درجة حرارة الميزان المبلل, الخ. بالاضافة لذلك, يجب وضع برج التبريد في مكان جيد التهوية في الورشة. الاجزاء الرئيسية لنظام التبريد بالمياة هو مادة تبديد الحرارة, نظام توزيع الماء, اجهزة التهوية, اجهزة توزيع الهواء, مزيل الرطوبة و حوض البرج , الخ.

مبادي التشغيل
يتم توصيل المياة الي نظام توزيع المياة حيث يتم تبريدها بواسطة اجنحة التبريد المثقبة (علي شكل خلايا النحل) و مروحة التبريد في برج التبريد. اجنحة التبريد المثقبة تقوم بتوزيع المياة بالتساوي بينما تقوم مروحة التبريد بتبريد المياة مع هبوب الهواء العكسي الي اعلي. يتم انزال المياة الي حوض البرج و تتدفق الي الخارج. يتم استخدام مزيل الرطوبة في توزيع المياة لحماية المياة المبردة من التدفق لاعلي بسبب تدفق الهواء العكسي الامر الذي يقلل من فقدان المياة. في برج التبريد يتم استخدام مخفض الصوت فوق حوض البرج لمنع المياة من التشتت. يتم استخدام سلم في عملية فحص و صيانة مروحة التبريد.

الخصائص
1. المياة في برج التبريد تتدفق من اعلي الي اسفل بينما يتحرك الهواء بطريقة عكسية.
2. نظام التبريد متعاكس التدفق ذو الكفاءة العالية يعمل في ثلاث خطوات. اولا , المياة الحارة تتدفق من موزع المياة خلال مواد التبريد المالئة للانابيب, خلال هذة العملية تتم المبادلة الحرارية بين الماء و الهواء. ثانيا, المياة في المسارات تقوم بتبديد الحرارة مع الهواء العكسي التدفق. ثالثا , المياة المبردة في برج التبريد تنزل الي حوض البرج. في شمال الصين درجة حرارة الماء المبردة يمكن ان تنخفض ب 1 الي 2 درجة مئوية خلال المرحلة الثالثة. بالتالي مقارنة مع النوع ذو التدفق العرضي فان ابراج التبريد بالمياة متعاكسة التدفق لديها كفاءة تبريد اعلي و تحتاج فقط ل 80% من المواد المالئة مقارنة بالنوع السابق.
3. نادرا ما يحدث انسداد في نظام توزيع المياة , المواد المالئة نظيفة و ذات عمر طويل. بالاضافة لذلك فان برج التبريد متعاكس التدفق لدية مزايا الرطوبة العكسية المنخفضة والتجهيزات المقاومة للتجمد المريحة الخ.

التركيب
مكان التركيب
(1) يجب تثبيت برج التبريد بالمياة في مكان جيد التهوية. مدخل الهواء يجب ان لا يكون قريبا من المباني لضمان ان الهواء البارد يمكنة التدفق الي داخل البرج و منع الهواء الساخن الخارج من البرج من العودة مجددا الي داخل البرج.
(2) لايجب السماح بالرطوبة الدافئة او الغبار الكثيف في مكان العمل.
(3) يجب اختيار مكان مفتوح لتقليل التلوث الضوضائي الناتج عن برج التبريد.

التركيب وخطوط الانابيب
(1) يجب ابقاء برج التبريد في الوضع الافقي في حالة انخفاض الكفاءة لعدم تساوي الماء.
(2)التلحيم بالغاز و الكهرباء ممنوع علي FRP (البوليمر المعزز بالالياف الزجاجية , Fiber Reinforced Polymer) لتجنب الحريق.
(3) يتم تركيب مضخة تدوير المياة في مستوي منخفض عن حوض البرج, و لا يجب ان يكون مخرج المياة اعلي من المستوي الاقصي للمياة في حوض البرج.
(4) نظام تحريك الانابيب في برج التبريد مصمم لدعم وتحمل وزن الانابيب مباشرة.
(5)يتم استخدام انبوب توصيل لموازنة مستوي المياة في حالة عمل عدة ابراج تبريد مع بعض.
(6) بالرغم من ان مروحة التبريد قد اجتازت اختبار التوازن, يرجي التاكد من ان المروحة تتطابق مع دولاب العجلة قبل تركيب برج التبريد.
(7) يجب احكام اغلاق الاسلاك الموصلة بعد تركيب الموتور لمنع تسرب المياة.

معاملات برج التبريد بالمياة

النوع		10T	15T	20T	25T	30T
تدفق المياة	متر مكعب/ ساعة	7.81	11.7	15.6	19.5	19.5
تدفق الهواء	متر مكعب/ ساعة	5100	8400	9600	12000	12000
قدرة الموتور	كيلو وات	0.18	0.37	0.55	0.75	0.75
ارتفاع البرج	مم	1830	1695	1895	2005	2005
قطر المروحة	مم	635	635	770	770	770
قطر الحوض	مم	940	1180	1180	1415	1415
ارتفاع القاعدة	مم	300	300	300	300	300
عرض القاعدة	مم	300	300	300	300	300
قطر المركز	مم	580	780	780	1100	1100
نوع اللولب	BC	M10	M10	M10	M10	M10
الوزن	كجم	46	54	67	98	130

المزايا
(1) يتميز برج التبريد بالمياة بالحجم الصغير, الارتفاع المنخفض و الوزن الخفيف, الخ.
(2) البنية المتطورة تتماشي مع المعايير الدولية.
(3) يتم استخدام البوليمر المعزز بالالياف الزجاجية (FRP) لتصنيع جسم برج التبريد, لذلك فهو متين, ثابت و لا يسمح بالانبعاج.
(4) يتم استخدام مروحة سحب منخفضة الضوضاء و جهاز الغاء الضوضاء المميز لرشاش الماء بجودة عالية .
(5) تم تقليل استهلاك الطاقة بواسطة الموتور بنسبة 30% مقارنة مع ابراج التبريد الاخري. خطوط الانابيب المكتملة تقلل التكلفة لانها تعمل في دائرة مغلقة.
(6) مع جهاز تجميع الماء ذو الكفاءة العالية فان الفقد في المياة يكون قليل.
(7) الاطار الفولاذي لبرج التبريد مجلفن و مغطي بطلاء الكتروستاتيكي او بطلاء من مواد الحماية الاخري., الامر الذي يجعلة مقاوم للتاكل و اقوي بمرتين من ابراج التبريد الاخري.

ملاحظات عند الشراء
قبل شراء برج التبريد يجب اختيار النوع المناسب اولا
(1) تاكد من حجم برج التبريد الذي تحتاجة, اذا كان النوع العادي يطابق متطلباتك يمكنك اختيارة مباشرة.
(2) برج المياة الصناعي يمكن ان يتوافق مع الطلب علي معامل انخفاض كبير في الحرارة.
(3) النوع ذو الشكل المربع يكون بالتوازي لحل مشكلة تقييد المساحة.
(4) يمكن لبرج التبريد بالمياة المنخفض الضوضاء او برج المياة ذو التدفق المتعاكس مقابلة متطلبات الضوضاء المنخفضة.

للانتباة
(1) يجب فحص مستوي الزيت لمخفض السرعة بانتظام. ننصح باستخدام زيت الترس الهيبودي(Hypoid)(رقم 22- رقم 28) او زيت التروس الصناعية (رقم 90-رقم120) كزيوت تشحيم.
(2) يجب فحص المروحة, الموتور و مخفض السرعة لبرج التبريد قبل بدء التشغيل. الاسلاك الموصلة يجب ان تتبع تخطيط الاسلاك الاصلي لمنع الاعطال. بعد توصيل الاسلاك الصحيحة, شغل الموتور بسرعة منخفضة و قم بزيادة السرعة بالتدريج. مع زاوية ريش المروحة الصحيحة, اذا تجاوز التيار الكهربائي الحقيقي معدل التيار المفروض يجب ايقاف موتور برج التبريد بالمياة و التبليغ عن هذة الحالة لشركتنا. ضبط زاوية ريشة المروحة يجب ان يتلائم مع المعايير المطلوبة.
(3) يجب اتخاذ التدابير اللازمة للحفاظ علي جودة المياة,مثل استخدام مصفاة المياة خلال عملية تدوير المياة و الامداد بالماء. عند الضرورة يجب استخدام مبيدات الجراثيم و مبيدات الطحالب .
(4) مادة GFRP (البوليمر المعزز بالالياف الزجاجية , Glass Fiber Reinforced Polymer ) قابلة للاحتراق لذلك من الممنوع اشعال النار خلال عملية الصيانة لبرج التبريد, اذا كان اشعال النار ضروريا فلابد من اتخاذ التدابير اللازمة و موافقة قسم الاطفاء و الامن. بالاضافة لذلك, رجال الاطفاء المهنيين و معدات الاطفاء مطلوبة لضمان تدابير السلامة في الموقع. هنالك ايضا نوع مقاوم للاشتعال من مادة FRP متاح بسعر اعلي.
(5) تصميم الاداء الحراري وتقنيات تقليل الضوضاء و الاهتزاز يتم بواسطة معهد الابحاث و التصميم الرابع لوزارة الصناعة , و جودة برج التبريد بالمياة من اختصاص المصنع. اذا طلب المستخدم اشراف معهد الابحاث و التصميم الرابع لوزارة الصناعة علي جودة البرج, ينبغي ان يتم توقيع بروتوكول فني بين المستخدم و مصنع برج التبريد و معهد الابحاث.
(6) جودة مياه التدوير

البنود	تكوين الماء	ماء التدوير
PH (potential hydrogen, مقياس درجة الحمضية او القاعدية للمياة) (35 درجة مئوية)	6~8	6~8
الموصلية الكهربائية (uv/CM)	200 <	< 500
الصلابة الكلية(CaCO3) (جزء في المليون , p p m)	< 50	< 200
القلوية (CaCO3) p p m	< 50	< 100
ايونات الكلوريد (CL) p p m	< 50	< 200
ايونات الكبريتات (SO4) p p m	< 50	< 200
ايونات الحديد (Fe) p p m	< 0.3	< 1.0

التشغيل
1. الفحص و تصحيح الاخطاء قبل تشغيل برج التبريد
(1) اضبط اللولب وقم بشد السير او الحزام بالدرجة المطلوبة.
(2) افحص ما اذا كان الموتور و مخفض السرعة يعملان بشكل جيد.
(3) نظف حوض و مصفاة الماء لبرج التبريد, و تفحص جودة اغلاق حوض الماء. اضبط مستوي الكرة العائمة لتقابل مستوي الماء في الحوض.
(4) اضبط زاوية ريشة المروحة و قم بقياس التيار الكهربائي للموتور و اضبطهم علي القيمة الامثل.
(5)اضبط مدخل و مخرج المياة لبرج التبريد بالمياة لمقابلة تدفق الماء المطلوب.
(6) فقط بعد الانتهاء من الخطوات اعلاة يمكن توصيل خطوط الانابيب و يمكنك تشغيل برج المياة.
2. الفحص والصيانة بعد التشغيل
(1) يجب علي المصنع فحص البرج دوريا و تجميع النصائح و الاقتراحات من المستخدمين لمعرفة ما اذا كان برج التبريد يعمل بصورة جيدة.
(2) الاجزاء التي تحتاج الي الفحص بانتظام هي حرارة الماء الداخل و الخارج و التيار الكهربائي للموتور.
(3) يجب فحص الاجزاء مثل الموتور و مخفض السرعة و نظام توزيع المياة, الخ .
(4) معالجة الاعطال مباشرة لضمان التشغيل الطبيعي لبرج التبريد بالمياة.

الصيانة
1. نظام التوزيع
(1) افحص و نظف انابيب و فوهات برج التبريد بانتظام فان ذلك يمنع انسدادهم و يعمل علي تساوي الماء المرشوش.
(2)قم بتنظيف حوض البرج و مصفاة الماء لتجنب الانسداد بسبب تكون طبقة او قشرة عليهم. افتح صمام تفريغ المياة للقيام بتفريغ المياة في حالة تجمدها.
(3) تفحص اغلاق حوض المياة و الاجزاء الاخري. اذا حدث تسريب للمياة يجب معالجة برج التبريد بالمياة باستخدام لاصق خاص.
2. نظام التبريد
(1) قم بتنظيف المواد المالئة و ازالة التكونات و الترسبات من عليها بانتظام. استبدال المواد المالئة باخري جدية خلال عملية تفكيك الجهاز. المواد المالئة يجب ان توضع باحكام بدون ترك فراغات.
(2) قم بتنظيف مانع المياة و مخفض الصوت بانتظام, اصلح او استبدل الاجزاء المتعطلة مباشرة. مانع المياة يجب ان ينسق و يصف باحكام لتجنب تشتت المياة. قم بملء برج التبريد بالمياة للتاكد من انه مغلق باحكام اذا كان هنالك تسرب يجب تغيير عنصر الاغلاق او الوسم.
3. نظام الحركة
(1) افحص الاسلاك الموصلة للموتور بانتظام. تاكد من ان موتور برج التبريد بالمياة يعمل بشكل طبيعي. يجب استخدام زيت التشحيم في المحامل وفقا للحوجة الحقيقية و كذلك طلاء اللك لغطاء الموتور. اكثر من ثلاثة ساعات عمل كل شهر مطلوبة للمحافظة علي ملف الموتور جاف.
(2) تفحص عمل مخفض السرعة بانتظام. في حالة ظهور اصوات غير طبيعية يجب القيام بتغيير المحامل مباشرة.
(3) قم باحكام ربط البراغي, قم بشد الحزام او السير بالدرجة المعقولة للمحافظة علية. تفحص ما اذا كان احزمة او سيور برج التبريد متحجرة , مشققة او ممزقة و قم بتغييرها عند الضرورة. تفحص بكرات السير و مستوي اطار الموتور بانتظام. قم باحكام ربط البراغي بانتظام و استبدال البراغي المتاكسدة (الصدا) باخري جديدة. قم بتنظيف ريش المروحة و تفحص زاوية الريش. قم بفحص المسافة بين الريش وماسورة المروحة.
4. جسم وغطاء البرج
(1) قم بفحص جسم المروحة و البرج و لوحة توجية الهواء الداخل لبرج التبريد بالمياة بانتظام.
(2) قم باحكام ربط البراغي و استبدال البراغي المتاكسدة (الصدا) باخري جديدة.
(3) تفحص جسم وغطاء البرج لاكتشاف التشققات, التحجر او تمزق السطح. قم بالصيانة و الاصلاح فورا.
(4) تفحص الاغلاق المحكم لبرج التبريد و قم باستبدال الاجزاء غير المحكمة بلاصق خاص.
5. الملحقات او الاكسسوارات
(1) قم بفحص جهاز استكمال المياة في برج التبريد بالمياة بانتظام, خصوصا الكرة العائمة. قم باصلاح الاجزاء المتعطلة او استبدالها باخري جديدة.
(2) قم باحكام ربط البراغي و استبدال البراغي المتاكسدة (الصدا) باخري جديدة. قم بطلاء الجزاء الصدئة و يمكن كذلك استخدام تدابير منع الصدا في مرحلة مبكرة .
(3) يجب فحص انبوب الدخل و انبوب الخرج بصورة منتظمة لتجنب مشاكل التسريب, التحطم و النظافة. ماسورة المروحة يجب ان تغلق باحكام في حالة سقوط بعض المتفرقات او الاشياء داخل برج التبريد.

التعبئة و التسليم
كل المستلزمات التي نقدمها يتم تعبئتها باتباع نظم السلامة القياسية. الشحنات المعباءة مضادة للرطوبة و البلل , مضادة للصدمات, مضادة للصدا, مقاومة للتعامل الخشن, بما يضمن وصول الشحنات بسلامة الي العميل.
1. توجد لائحة مرفقة للمنتجات مع كل عبوة.
2. شهادات و علامات التعبئة للشحنة توافق النظم الوطنية ومتطلبات العملاء.
3. العميل يمكنة ان يعين احد موظفية للحضور الي المصنع لفحص جودة المنتج و الاشراف علي عملية شحن الماكينات.
4. يتم تسليم الشحنة بعد 7 ايام من استلام الدفعة المبدئية والتاكد من جودة الحالة العامة لتشغيل الماكينة في اخطار مكتوب.

دفعيات برج التبريد (L/C T/T نقدا)
(1) % 30 من التكلفة تدفع مقدما بعد توقيع العقد.
(2) %40 من التكلفة تدفع عند الشحن.
(3) %20 من التكلفة تدفع بعد استلام الماكينة و فحصها بواسطة العميل.
(4) %10 من التكلفة يتم تاخيرها لمدة عام كامل كضمان للجودة.

خدمات ما بعد البيع
فترة الضمان لهذا المنتج عام واحد. خلال هذة السنة يمكن ارسال الماكينة للمصنع مرة اخري لاجراء الصيانة اذا كان العطل بسبب مشكلة جودة , تكلفة الشحن تقدم بواسطة العميل.
