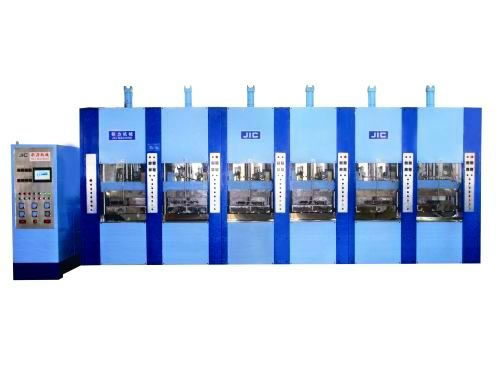

ماكينة حقن رغوة EVA احادية اللون ZZ9106
المقدمة

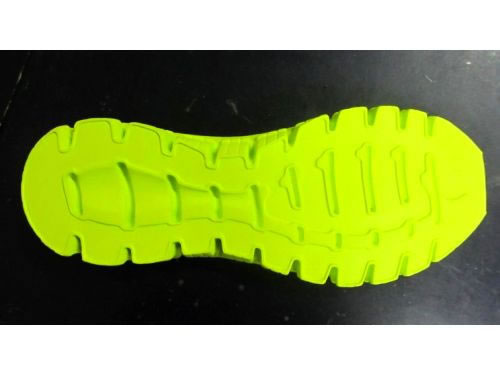

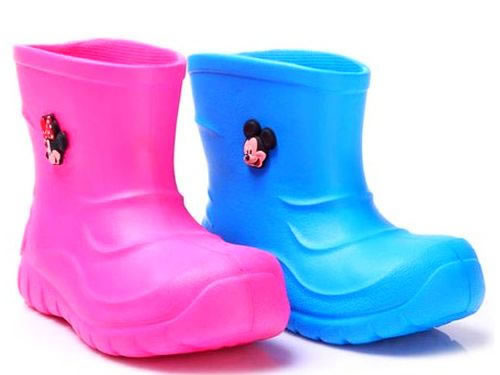

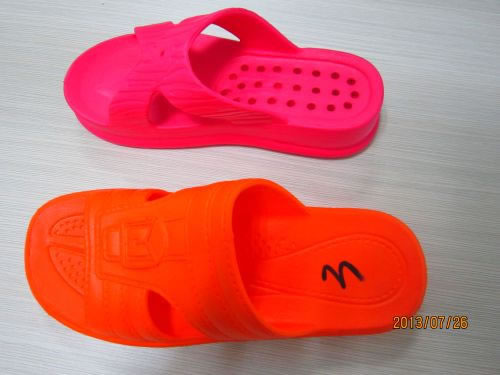

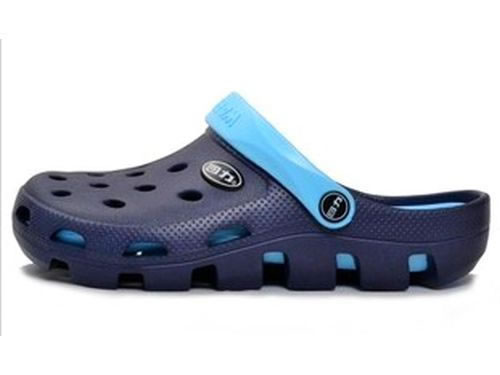

ماكينة تشكيل الرغوة بالحقن بلون واحد (EVA) مجهزة باثنين من الحواقن الكاملة الاتوماتيكية, نظام تثبيت القالب عالي الكفاءة ونظام تحكم بالكمبيوتر. باستخدام EVA (أسيتات ايثلين الفينيل , ethylene vinyl acetate) كمادة خام, ماكينة حقن اللدائن يمكنها انتاج نعل الاحذية ومختلف انواع منتجات EVA.
الملامح
1. نظام الحقن
مع مقياس الجهد يمكن للماكينة قياس كميات المواد بدقة بواسطة نظام التحكم المنطقي القابل للبرمجة (PLC) والكمبيوتر. ماكينة تشكيل الرغوة بالحقن بلون واحد (EVA) تستخدم قضبان حديدية خطية و موتور تشغيل الامر الذي يحقق وظيفة الكبح الفوري لتحقيق سرعة حركة اكبر للمحقنة. ماكينة الميضعة يمكنها تحديد الموقع بدقة مع المشفر الدوار.
2. نظام اغلاق القالب
ماكينة حقن اللدائن EVA بلون واحد تعمل بسرعة في عملية اغلاق وفتح القالب ونظام اغلاق القالب يتم التاكد من عملة بدقة في وحدة الاحكام. مصممة بطول معقول لتوفر امكانية لفتح القالب, مما يجعلها مناسبة لاستخدام قوالب مختلفة.
3. نظام التحكم
ماكينة تشكيل الرغوة بالحقن بلون واحد (EVA) تتيح التدخل بواسطة المشغل وتوفر شاشة تعمل باللمس علي نظام التشغيل ويندوز (windows). كذلك تحقق تحكم في الوقت الحقيقى لعمليات, سرعة تدوير المواد, كمية الحقن, زمن الحقن, وقت الحقن, درجة حرارة الحقن, وقت الكبرتة والانتاجية. مع نظام التحكم المنطقي القابل للبرمجة (PLC) و الكمبيوتر, الوظائف سهلة التعلم و التشغيل سهل.
4. النظام الهيدروليكى
هذة الماكينة تستخدم صمام تناسبي للتحكم في ضغط الزيت و انسيابة.
5. مزايا اخري
وفقا لعلم الطاقات البشرية (إرغونوميا, Ergonomics) , ماكينة تشكيل الرغوة بالحقن بلون واحد (EVA) مصممة بطول منخفض للتشغيل. بعيدا عن ذلك, ضبط سمك القولبة غير متدرج, يمكنها انتاج قوالب بسمك يتراوح بين 100-260 مم.
المزايا
1. نظام اغلاق القالب لماكينة حقن اللدائن EVA بلون واحد مصمم لتحقيق وسيلة فتح واغلاق سريعة و مقاد بواسطة قدرة مائية هوائية. ماكينة حقن اللدائن هذة لديها اربعة اسطوانات زيت لتوازن نفسها. ضغط التشغيل يمكن ان يصل الي 200 طن.
2. مع الادارة بواسطة الشبكة الالكترونية, ماكينة تشكيل الرغوة بالحقن بلون واحد (EVA) يمكن التحكم فيها عن بعد. عن طريق نظام التحكم المنطقي القابل للبرمجة والكمبيوتر يتم عرض كل معاملات الانتاجية بوضوح.
3. صمام التحكم التناسبي ذو الاستجابة السريعة يستخدم في نظام الحقن. مضخة الوقود بالحقن تستدم لتحقيق كفاءة عالية (2 ‰ ±) مما يعد بجودة و كفاءة عالية.
4. للاستخدام بسعة عالية و تجنب التعليق, يتم استخدام وحدة رقمية للتحكم في درجة حرارة النظام لماكينة تشكيل الرغوة بالحقن بلون واحد (EVA). تتميز بدقة عالية (0.3 ±) نتيجة لتقليل انحراف الحجم الذي يحدث كنتيجة لفشل التحكم في درجة الحرارة.
5. يوجد قالبين في كل محطة او وحدة عمل, يعملان بشكل مستقل تماما بدون ان يؤثر احدهما في الاخر. بالاضافة لذلك, يمكن استبدالهم لزيادة الانتاجية بطرق مرنة.
معاملات ماكينة حقن اللدائن EVA بلون واحد
| الموضوع | الوحدة | المواصفات | ||
| النوع | ZZ9102 | ZZ9106 | ZZ9108 | |
| المادة الخام | EVA | EVA | EVA | |
| محطات العمل | 2 | 6 | 8 | |
| قطر اللولب | مم | 60 | Ø60 × 2 | Ø60 × 2 |
| سرعة دوران اللولب | دورة في الدقيقة | 0-165 | 0-165 | 0-165 |
| حجم الحقن (الاقصي) | سم مكعب | 920 | 920 × 2 | 920 × 2 |
| معدل ضغط الحقن | ميجا باسكال | 100 | 100 | 100 |
| قدرة تسخين اللولب | كيلو وات | 12 | 12 | 12 |
| قدرة تسخين القالب | كيلو وات | 26 | 77 | 102 |
| قدرة الموتور | كيلو وات | 40.5 | 59 | 59 |
| القدرة الاجمالية | كيلو وات | 78 | 148 | 173 |
| قوة التثبيت | طن | 130 | 130 | 130 |
| حجم القالب (الاقصي) | مم | 290 × 550 | 290 × 550 | 290 × 550 |
| ارتفاع القالب | مم | 100-260 | 100-260 | 100-260 |
| الابعاد | مم | 4180 × 4600 × 2865 | 8480 × 4800 × 2865 | 10000 × 4800 × 2865 |
| الوزن الاجمالي | كجم | 9000 | 23000 | 28000 |
يتم التحكم في ماكينة تشكيل الرغوة بالحقن بلون واحد (EVA) وتغذية القرص من شركة جيلي (ZZ) المحدودة بواسطة تناسب ضغط معين. مغذي القرص لدية العديد من القوالب ويقوم بحقن المادة بالضغط المطلوب بواسطة لوحة التحكم, بالتالي يمكنة انتاج انواع مختلفة من مواد مختلفة وبكميات مختلفة. القضبان الخطية تستخدم في ماكينة حقن اللدائن EVA بلون واحد لتوفر سرعة اكبر للمحقنة خلال التشغيل.
