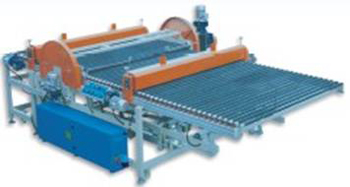

Устройство для переворота заготовок серии ZZ является дополнительным оборудованием, необходимым для процесса прессования плиток. Данное устройство выполняет следующие автоматические процедуры: переворот заготовки, очистка от пыли, доставка. Все устройства для переворота заготовок управляются при помощи ПЛС.
Технические параметры

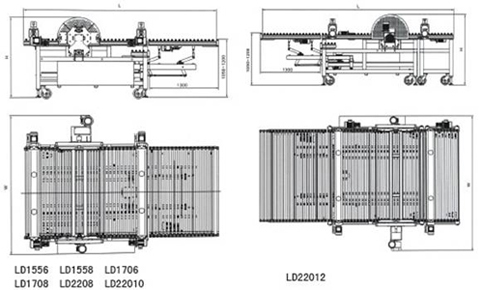

| Модель | Соответствующий гидравлический пресс | Макс. допустимая ширина (мм) | Макс. ширина переворота заготовки(мм) | Ножничный подъемник(мм) | Макс. длина переворота заготовки(мм) | Расстояние между роликами (мм) | Диаметр ролика (мм) | Линейная скорость роликового стола (m/min) | Линейная скорость устройства для переворота заготовок (м/мин) | Производительность (цикл/мин) | Общая длина и структура (мм) | Размер (длина x ширина x высота) |
| ZZ1555 (1650 ролик ) | ZZ1000 | 1500 | 20 | 1300 | 550 ( поворотный стол 660) | 70 | 38 | 5~26 ( инвертор) | 5~24 (бесступенчатый) | 16 | 3400 (целый) | 3400×2700×1730 |
| ZZ1556 (1650 ролик ) | ZZ1300 | 1550 | 20 | 1300 | 660 ( поворотный стол 750) | 70 | 38 | 5~26 ( инвертор) | 5~24 (бесступенчатый) | 16 | 4200 (раздельный) | 4200×2700×1700 |
| ZZ1706 (1800 ролик ) | ZZ1600 ( опционально ) | 1700 | 20 | 1300 | 660 ( поворотный стол 750) | 70 | 38 | 5~26 ( инвертор) | 5~24 (бесступенчатый) | 16 | 4200 (раздельный) | 4200×2850×1700 |
| ZZ1558 (1650 ролик ) | ZZ4000 | 1550 | 20 | 1300 | 880 ( поворотный стол 980) | 80 | 38 | 5~17 ( инвертор) | 3.5~16 (бесступенчатый) | 16 | 4200 (раздельный) | 4200×2700×1700 |
| ZZ1708 ( опционально ) (1800 ролик ) | 1700 | 4200×2850×1700 | ||||||||||
| ZZ2208(2300 ролик ) | ZZ7200 | 2200 | 20 | 1300 | 880 ( поворотный стол 1020) | 90 | 45 | 5~13 ( инвертор) | 2~9 (бесступенчатый) | 6 | 4200(раздельный) | 4200×3600×1700 |
| ZZ22010 (2300 ролик ) | ZZ7200 | 2200 | 20 | 1300 | 1100 ( поворотный стол 1250) | 90 | 45 | 5~13 ( инвертор) | 2~9 (бесступенчатый) | 6 | 4500(раздельный) | 4500×3600×1700 |
| ZZ22012 (2300 ролик ) | ZZ7200 | 2200 | 20 | 890 | 1350 ( поворотный стол 1500) | 90 | 45 | 5~13 ( инвертор) | 2~9 (бесступенчатый) | 6 | 5500(раздельный) | 5500×3600×1700 |
